D型臥式多級離心泵結構說明

發布人：隔膜泵廠家發布日期：2021-10-15 點擊率：本文關鍵詞：臥式多級離心泵

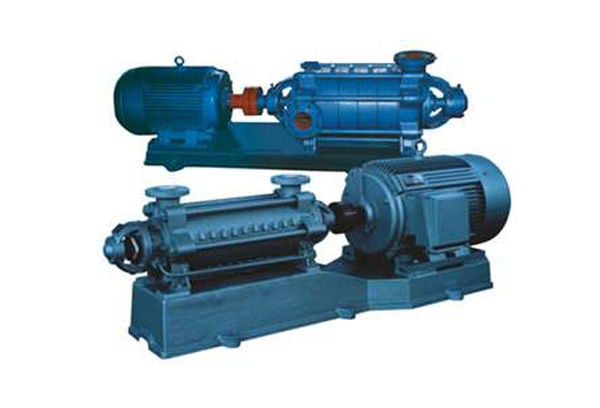

D型臥式多級離心泵系單吸多級分段式離心泵，供輸送清水或物理化學性質類似于水的其它液體，液體的溫度不得超過80℃。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。

D型臥式多級離心泵主要用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

D型臥式多級離心泵結構說明如下

1、D型臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

2、D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。

3、進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

4、D型臥式離心泵葉輪為良好鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

5、軸為良好炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

6、D型臥式離心泵密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

7、平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

8、D型臥式離心泵平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

9、軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

10、軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

11、填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
