液下泵的工作原理及滑動軸承的設計。

發布人：隔膜泵廠家發布日期：2021-10-20 點擊率：本文關鍵詞：液下泵

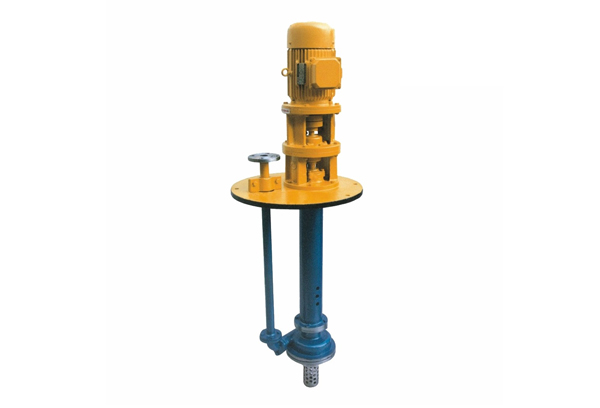

液下泵的工作原理。

傳統液下泵的立式電機用地腳螺栓緊固在電機座上，根據彈性聯軸器和泵即時傳動系統，泵殼、中間對接、泵架、排水管和管道法蘭用地腳螺栓連接成一體，固定在底板上，整個液下泵按底板安裝在容器上。

液下泵的徑向力和軸向力(包括水的工作壓力以及離心葉輪和電機轉子的凈重等)。均由單側推力球軸承承擔，單列徑向球軸承及其驅動導軸安裝在滾動軸承箱內。

為了保證泵的安全和正常運行，滾動軸承用無鹽黃油潤濕，導向滾動軸承用運輸?shù)脑蠞櫇?。因此，工作時，液位須高于離心葉輪的軸線。如果延伸容器的長度不同，可以分為中間導向滾動軸承結構和沒有中間導向滾動軸承的結構。

液下泵滑動軸承的設計。

液下泵廣泛應用于化工、石化、冶煉、染料、農藥、稀土、化肥等行業。各種不含懸浮固體顆粒、不易結晶、溫度不高于100的非氧化性酸(鹽酸、稀硫酸、甲酸、乙酸)用儲罐運輸。據行業綜合統計，液下泵93%的故障是滑動軸承過度磨損造成的。下端軸承磨損后，軸承間隙加大，直接導致葉輪和泵體密封圈磨損，導致轉子軸系不平衡加大，振動和噪音過大，液壓性能達不到工藝要求。

液下泵的使用環境決定了液下泵滑動軸承的設計。通常使用清水或工藝介質潤滑軸承，但很難使用潤滑油或潤滑脂。

軸承內部流動處于湍流狀態，無法根據雷諾方程計算動態液膜。混合摩擦是軸承的主要工作形式，因此軸承設計應考慮軸承材料選擇、軸承載荷和軸承散熱。
