氣動隔膜泵工作原理

發布人：隔膜泵廠家發布日期：2022-08-16 點擊率：本文關鍵詞：氣動隔膜泵

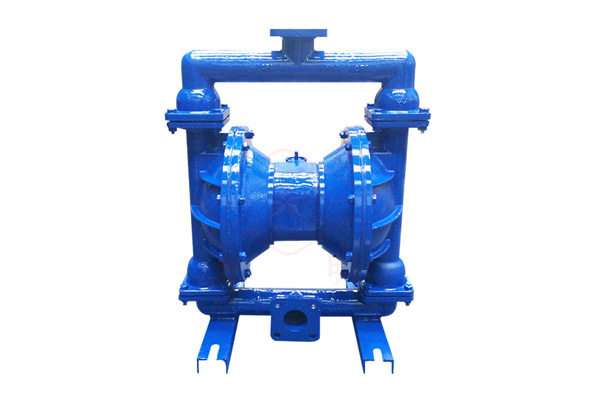

　氣動隔膜泵工作原理是靠空壓機將壓縮空氣輸入隔膜泵的配氣閥來驅動隔膜泵中間體內鏈接軸來帶動隔膜泵泵體介質室內的隔膜泵膜片做橫向拉伸運動來達到自吸流體的作用的容積式往復泵。在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。氣動隔膜泵由氣流結構和液流結構兩大部分構成，通過兩側膜片完全隔離。

氣源壓力只需大于每平方厘米兩公斤即能工作。在5到8公斤工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，同時，消耗后的低壓氣體通過排氣口快速排出。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。

配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

流體在通過隔膜泵時，軟密封球芯和閥座一開一關這使得每個外隔膜室交替地填充和排出，球芯和閥座對通過的壓力差做出反應。并且由于球芯和閥座的的軟密封形式，還可以通過某些含小顆粒的流體。
