氣動隔膜泵的組成部分及隔膜泵的工作的原理

發布人：隔膜泵廠家發布日期：2020-12-08 點擊率：本文關鍵詞：氣動隔膜泵,隔膜泵廠家

氣動隔膜泵是新型液體運輸設備，通常用于環境保護，污水處理，建筑和精細化工等領域。許多人也對隔膜泵的工作原理感興趣。下面就由新光明泵業為大家講解隔膜泵的工作原理。

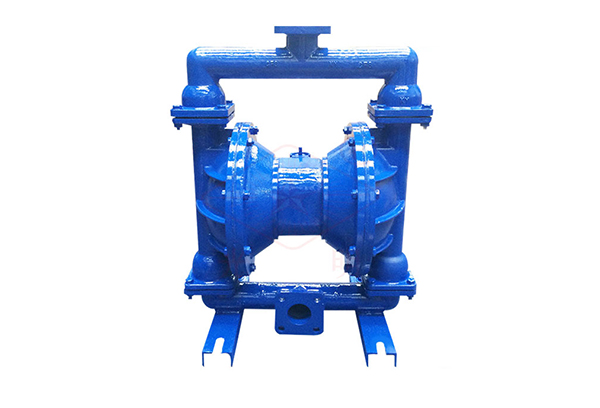

在理解隔膜泵的工作原理之前，須先了解泵的內部結構。氣動隔膜泵的主體主要由鋁合金，鑄鐵，不銹鋼和塑料等材料制成，內部介質流動部分根據客戶需要為丁腈橡膠，氟橡膠，氯丁橡膠和聚四氟乙烯。它可以由諸如的材料制成。從結構上講，該泵還配有氣體管道，相關的控制閥，壓力表和液體傳輸管道，在工作時須將其放置在特殊的支架中。

氣動隔膜泵的工作原理，外部壓力流通過手動控制閥和壓力表進入換向閥，推動活塞體單向運動，進氣口打開后空氣泵體一側的氣室破壞了隔膜兩側的氣室壓力平衡，擠壓一側的隔膜來驅動小軸，將其移至氣壓較低的一側，并引起三個變化。我會。

1、小軸本身在移動后會切換氣體在體內的流動方向。

2、壓力在氣室側面的隔膜外部下降，以產生強大的吸力，從下部分流器的入口將介質吸入泵外部。

3、隨著壓力的升高，隔膜的一側會產生很大的推力，將先前吸入的介質推向上部分離器本身，并在持續施加外部壓力時，小軸它在隔膜的驅動下移動。方向改變，新的周期開始。因此，從上部分離器傳輸?shù)囊后w介質以脈沖狀排出，并且隨著工作的繼續，隔膜泵的隔膜驅動小軸以產生高頻沖擊聲。
