離心泵廠家告訴你管道離心泵的基本結構

發布人：隔膜泵廠家發布日期：2021-03-03 點擊率：本文關鍵詞：離心泵廠家,管道離心泵

管道離心泵的基本結構由六個部分組成：葉輪，管道離心泵主體，泵軸，軸承，密封環和填料函。根據不同的安裝方式，可分為立式管道離心泵和臥式管道離心泵。常見字符為ISG和ISW。

1、葉輪是離心泵的核心，它速度快且產量大。葉輪葉片起著重要作用。葉輪在組裝前須通過靜平衡實驗。葉輪的內表面和外表面應光滑，以減少水流的摩擦損失。

2、管道離心泵的主體也稱為泵殼，是水泵的主體。它起支撐和錨的作用，并連接到用于安裝軸承的支架。

3、管道離心泵軸的功能是將電動機連接到聯軸器，并將電動機的扭矩傳遞到葉輪，因此這是機械能傳遞的主要部分。

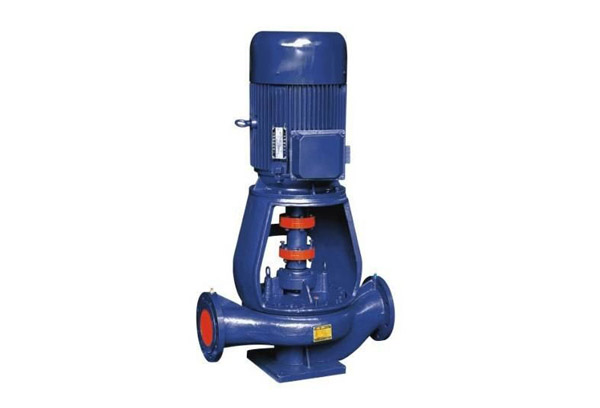

ISGB便拆式管道離心泵

4、軸承是在泵軸上安裝有襯套以支撐泵軸的零件，有兩種類型：滾動軸承和滑動軸承。滾動軸承使用牛脂作為潤滑劑來適當潤滑。通常，體積的三分之二到四分之三太多會產生熱量，而太少會產生噪音和熱量。滑動軸承使用透明油作為潤滑劑，并在油位線中添加油。太多的油會沿泵軸滲透并向低位漂移，太少的軸承會過熱并燒毀，從而引起事故！在泵的運行過程中，軸承溫度高達85度，通常在60度左右運行。如果很熱，請調查原因（是否有雜質，油是否為黑色，是否包含水）。并及時處理！

5、密封環也稱為防漏環。葉輪入口與泵殼之間的間隙太大，泵的高壓區域中的水無法通過該間隙流入低壓區域，從而影響泵的出水量并降低效率！如果間隙太小，葉輪和泵殼之間的摩擦?xí)鹉p。密封環連接到泵殼的內邊緣和葉輪的外部輔助設備連接處，以增加返回阻力，減少內部泄漏并延遲葉輪和泵殼的使用壽命。密封間隙應保持在0.25和1.10mm之間。

6、填料函主要由填料，水封環，填料管，填料臺和水封管組成。填料函的作用主要是縮小泵殼與泵軸之間的間隙，以使泵內的水不會流到外部，并且外部空氣也不會進入泵內。始終保持泵中的真空！當泵軸與填料之間的摩擦產生熱量時，水封將水輸送到水封環中以冷卻填料！保持泵的正常運行。因此，在泵操作的巡檢過程中，應特別注意填料函的檢查。運轉600小時后，應更換填料。
